スペクトル検出モジュール
CytoFLEX mosaicサイトフレックスモザイク

概要
特長
仕様

コンベンショナルからスペクトルフローサイトメーターに
アップグレード

スペクトル検出モジュールCytoFLEX mosaic は、コンベンショナルフローサイトメーターCytoFLEX ファミリーをスペクトルフローサイトメーターへと進化させる新しい製品です。この検出モジュールをCytoFLEX S V-B-Y-R シリーズあるいはCytoFLEX LX に接続することで、1 つの装置で２つの異なる検出方法（コンベンショナルとスペクトル）を組み合わせて使用できます。それぞれの検出方法を柔軟に切り替えて使用することで、情報を補完することができ、より確かな研究結果を得る手助けとなります。

特長

スペクトルフローサイトメトリーへの柔軟なアプローチ

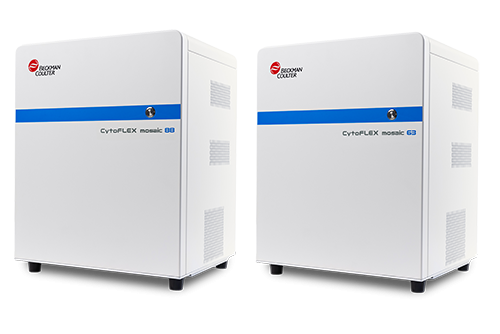

CytoFLEX LX用のCytoFLEX mosaic 88およびCytoFLEX S B-R-V-Yモデル用のCytoFLEX mosaic 63の2種類があり、CytoFLEX本体とモジュールをセットで「スペクトル＆コンベンショナルフローサイトメーターCytoFLEX mosaicシステム」としてご購入いただくことでスペクトルフローサイトメトリー解析を可能にします。

スペクトル検出モジュールCytoFLEX mosaic は、フローサイトメーターCytoFLEX S V-B-Y-Rシリーズに最大63、CytoFLEX LXに最大88の検出チャネルを追加し、より複雑な実験にも対応できる提供します。
「コンベンショナル」と「スペクトル」モードの切り替えは5分以内。必要に応じて切り替えることで、単純なものからより高度なものまで、実験ワークフローをカバーできます。

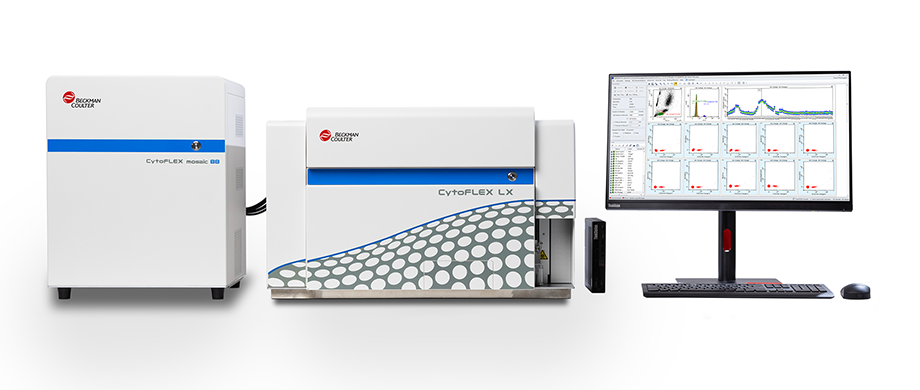

CytoFLEX S/LX にCytoFLEX mosaic を組み合わせることで、先進的でパワフルなフローサイトメトリーソリューションが実現します。

信頼できるデータ

スペクトル検出モジュールCytoFLEX mosaic は、接続するフローサイトメーターCytoFLEX S/LXと同様、弱陽性集団や複雑な多色染色に優れた蛍光感度を発揮し、最小80 nm のナノ粒子を検出することが可能です*。
また、2 つのアンミキシングアルゴリズムと最大10 個の自家蛍光チャンネルを備えています。アンミキシングアルゴリズムを用いた精度チェックを、精微なコントロールを可能にする基本的機能と組み合わせて用いれば、実験を柔軟に設計することができ、スペクトルフローサイトメトリー実験からの最適な結果を得ることができます。

* バイオレット側方散乱光をトリガーとして使用し、80 nm ポリスチレンビーズを使用して特性評価

複雑な作業を簡単に

CytExpert for Spectral ソフトウエアは、操作が容易と好評のCytoFLEX用CytExpertソフトウエアにSpectral の機能追加したことで、最小限のトレーニングで簡単にSpectral をお使いいただけるよう設計しました。

また、ベックマン・コールターが提供するクラウド型フローサイトメトリー解析ソフトウエアであるCytobank プラットフォームにより、複雑なスペクトルデータのマシンラーニング解析を行えます。

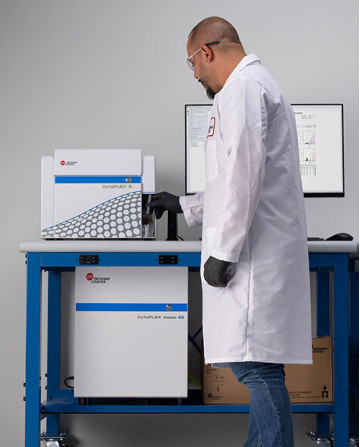

コンパクト設計

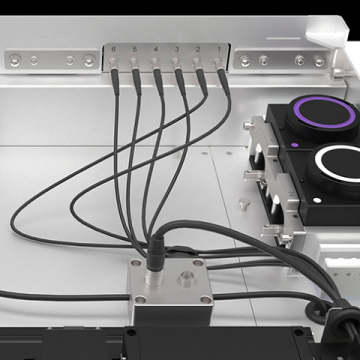

スペクトル検出モジュールCytoFLEX mosaic は、光ファイバー接続のケーブルが届く場所であればどこにでも設置でき、貴重な作業台上のスペースを心配することなく、スペクトル機能を追加することが可能です。

簡単見積

お問合せ

CytoFLEX シリーズ

コンパクトフローサイトメーター
CytoFLEX ファミリー

Violetレーザーからの側面散乱光も測定できるため、最小80 nm のナノ粒子を検出することができます。そのため、より大きなEVの特性評価を行い、その細胞内での機能を研究することができます。

詳しくはこちら

セルソーター

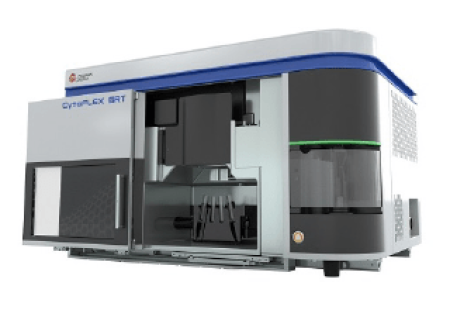

CytoFLEX SRT

簡単に操作でき、ナノ粒子の分取および詳細な解析に対する需要の高まりに対応するセルソーターで、最小100 nmのナノ粒子の分取が可能です

詳しくはこちら

簡単見積

お問合せ

仕様

コンベンショナル＆スペクトルフローサイトメーター CytoFLEX mosaicシステム

（CytoFLEX S または CytoFLEX LX ＋ CytoFLEX mosaic セットの場合）

		CytoFLEX LX U-V-B-Y-R-I シリーズ			CytoFLEX LX N-V-B-Y-R-I シリーズ			CytoFLEX S B-R-V-Y シリーズ
	製品番号	D20149	D20150	D20155	D20156	D20157	D20158	D20159
	モデル	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, U-V-B-Y-R-I (6 laser UV)	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, U-V-B-Y-R (5 laser UV)	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, U-V-B-R (4 laser UV)	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, N-V-B-Y-R-I (6 laser NUV)	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, N-V-B-Y-R (5 laser NUV)	CytoFLEX LX and CytoFLEX mosaic 88 Spectral Flow Analyzer System, V-B-Y-R (4 laser NUV)	CytoFLEX S and CytoFLEX mosaic 63 Spectral Flow Analyzer System, B-R-V-Y (4 laser 561)
機器構成
	本体	CytoFLEX LX U3-V5-B3-Y5-R3-I2	CytoFLEX LX U3-V5-B3-Y5-R3-I0	CytoFLEX LX U3-V5-B3-Y0-R3-I0	CytoFLEX LX N3-V5-B3-Y5-R3-I2	CytoFLEX LX N3-V5-B3-Y5-R3-I0	CytoFLEX LX N0-V5-B3-Y5-R3-I0	CytoFLEX S B2-R3-V4-Y4
	スペクトルモジュール	CytoFLEX mosaic 88	CytoFLEX mosaic 88	CytoFLEX mosaic 88	CytoFLEX mosaic 88	CytoFLEX mosaic 88	CytoFLEX mosaic 88	CytoFLEX mosaic 63
	検出器の切替	可能（スペクトル型とコンベンショナル型の2つの検出器を搭載し、切り替えて使用可能）
光学系：レーザー
搭載レーザー*¹	UV 355 nm 20mW	●	●	●	-	-	-	-
	NUV 375 nm 60 mW	-	-	-	●	●	Inactive	-
	Violet 405 nm 80 mW	●	●	●	●	●	●	●
	Blue 488 nm 50 mW	●	●	●	●	●	●	●
	Yellow Green 561 nm 30 mW	●	●	-	●	●	●	●
	Red 638 nm 50 mW	●	●	●	●	●	●	●
	Infrared 808 nm 60 mW	●	Inactive	Inactive	●	Inactive	Inactive	-
	ビームスポットサイズ	5 μm x 80 μm
光学系：スペクトル検出　　　＊FSC：前方散乱光、SSC：側方散乱光、FL：蛍光
	チャネル数　(FSC/SSC/FL)	1/6/81	1/5/78	1/4/66	1/6/79	1/5/76	1/4/58	1/4/58
	検出器　前方散乱光	前方散乱光：Si-フォトダイオード、側方・蛍光： Avalanche Photo Diode detector arrays（ FAPD：Fiber Array Photo Detector)
	検出器数・検出範囲（nm）	UV 355 nm: 20 detectors 365 nm-950 nm、NUV 375 nm: 18 detectors 420 nm-950 nm、Violet 405 nm: 20 detectors 420 nm–950 nm、 Blue 488 nm: 16 detectors 498 nm–950 nm、Yellow Green 561 nm: 12 detectors 567 nm–950 nm、Red 638 nm: 10 detectors 649 nm–950 nm、 Infrared 808 nm: 3 detectors 830 nm–950 nm
光学系：コンベンショナル検出
	散乱光	FSC：1個、SSC：1個
	蛍光検出（レーザー頭文字、検出器数）	21個 U3-V5-B3-Y5-R3-I2	19個 U3-V5-B3-Y5-R3-I0	14個 U3-V5-B3-Y0-R3-I0	21個 N3-V5-B3-Y5-R3-I2	19個 N3-V5-B3-Y5-R3-I0	16個 N0-V5-B3-Y5-R3-I0	13個 V4-B2-Y4-R3
	蛍光漏れ込み補正	レーザー間、蛍光検出器間　フルマトリックスコンペンセーション自動コンペンセーション、マニュアルコンペンセーション、コンペンセーションライブラリー、保存されたコンペンセーションのインポート
光学系：スペクトルおよびコンベンショナル検出
	表示ダイナミックレンジ	7ディケード（表示ディケード変更可能）
	蛍光検出感度	FITC < 30 MESF, PE < 10 MESF, APC < 25 MESF
	蛍光分解能	rCV of <3.0%
	最小検出粒子径	488 nm 側方散乱光　<300 nm、405 nm 側方散乱光　80 nm
流路系
	フローセル	クオーツ製、内寸　430 μm x 180 μm
	解析速度	30,000イベント/ 秒
	サンプルフローレート	Slow：10 μ L/min、Medium：30 μ L/min、Fast：60 μ L/min 10 ～ 240 μ L/minで可変
	サンプル吸引部	シングルチューブ：　5 mL（12×75 mm）テストチューブ、1.5 mL、2 mLマイクロチューブプレートローダー*²：　96マイクロタイターウエルプレート（平底、U底、V底）（Semi Automaticモードおよびプレートローダーモードでは、測定直前にサンプルごとの攪拌機能付き）
	デッドボリューム	シングルチューブモード　10 μL, プレートローダー²（平底）　20μL, プレートローダー²（V、U底）　10 μL
	キャリーオーバー	シングルチューブ：＜ 1.0%, プレートローダー*²：＜0.5%
	メンテナンス機能	システムスタートアップ、サンプル攪拌、バックフレッシュ、プライム、シャットダウン、Deep Clean
ソフトウエア
	ソフトウエア	スペクトル：CytExpert for Spectral、コンベンショナル：CytExpert
	電子署名	対応可
	FCSフォーマット	FCS3.1 および FCS3.0
	UNMIXING	LSM (Least Squares Method) Unmixing および Poisson Unmixing
本体
	寸法 (W X D X H)	CytoFLEX LX：　733 x　605 ｘ 451 mm CytoFLEX mosaic 88:　425 x　345 ｘ 535 mm						CytoFLEX S： 425 x　425 ｘ 340 mm CytoFLEX mosaic 63:　425 x　345 ｘ 535 mm
	重量	CytoFLEX LX：79 kg, CytoFLEX LX (プレートローダー付）：84 kg, CytoFLEX mosaic 88: 33 kg						CytoFLEX S：23.4 kg, CytoFLEX S (プレートローダーDW付）：28 kg, CytoFLEX mosaic 63: 30 kg
	消費電力	CytoFLEX LX: 300 VA, CytoFLEX S：250 VA, CytoFLEX mosaic 88/63:　450 VA
	電源	100–240 V, 50/60 Hz
	設置条件	15~27℃、湿度15～80％（ただし、結露しないこと）
		簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ

＊１：アップグレードにより使用可能になります。
＊２：オプション

スペクトル検出モジュール CytoFLEX mosaic アップグレード

（CytoFLEX S または CytoFLEX をすでにお持ちの場合）

		CytoFLEX LX U-V-B-Y-R-I シリーズ用			CytoFLEX LX N-V-B-Y-R-I シリーズ用			CytoFLEX S B-R-V-Y シリーズ用
	製品番号	D19581	D19582	D19583	D19584	D19585	D19586	D19587
	モデル	CytoFLEX mosaic 88 Spectral Detection Module U-V-B-Y-R-I (6 laser, CytoFLEX LX UV)	CytoFLEX mosaic 88 Spectral Detection Module U-V-B-Y-R (5 laser, CytoFLEX LX UV)	CytoFLEX mosaic 88 Spectral Detection Module U-V-B-R (4 laser, CytoFLEX LX UV)	CytoFLEX mosaic 88 Spectral Detection Module N-V-B-Y-R-I (6 laser, CytoFLEX LX NUV)	CytoFLEX mosaic 88 Spectral Detection Module N-V-B-Y-R (5 laser, CytoFLEX LX NUV)	CytoFLEX mosaic 88 Spectral Detection Module V-B-Y-R (4 laser, CytoFLEX LX NUV)	CytoFLEX mosaic 63 Spectral Detection Module V-B-Y-R (4 laser, CytoFLEX S 561)
	メーカー希望小売価格（税別）	¥35,000,000	¥30,000,000	¥25,000,000	¥35,000,000	¥30,000,000	¥25,000,000	¥20,000,000
搭載対応の機器構成
	対応機種＊お手持ちの機器が仕様に満たない場合は、機器のアップグレードが別途必要となります。	CytoFLEX LX U3-V5-B3-Y5-R3-I2	CytoFLEX LX U3-V5-B3-Y5-R3-I0	CytoFLEX LX U3-V5-B3-Y0-R3-I0	CytoFLEX LX N3-V5-B3-Y5-R3-I2	CytoFLEX LX N3-V5-B3-Y5-R3-I0	CytoFLEX LX N0-V5-B3-Y5-R3-I0	CytoFLEX S B2-R3-V4-Y4
	検出器の切替	可能（スペクトル型とコンベンショナル型の2つの検出器を搭載し、切り替えて使用可能）
搭載レーザー*	UV 355 nm 20mW	●	●	●	-	-	-	-
	NUV 375 nm 60 mW	-	-	-	●	●	Inactive	-
	Violet 405 nm 80 mW	●	●	●	●	●	●	●
	Blue 488 nm 50 mW	●	●	●	●	●	●	●
	Yellow Green 561 nm 30 mW	●	●	-	●	●	●	●
	Red 638 nm 50 mW	●	●	●	●	●	●	●
	Infrared 808 nm 60 mW	●	Inactive	Inactive	●	Inactive	Inactive	-
	ビームスポットサイズ	5 μm x 80 μm
光学系：スペクトル検出　　　＊FSC：前方散乱光、SSC：側方散乱光、FL：蛍光
	チャネル数　(FSC/SSC/FL)	1/6/81	1/5/78	1/4/66	1/6/79	1/5/76	1/4/58	1/4/58
	検出器　前方散乱光	前方散乱光：Si-フォトダイオード、側方・蛍光： Avalanche Photo Diode detector arrays（ FAPD：Fiber Array Photo Detector)
	検出器数・検出範囲（nm）	UV 355 nm: 20 detectors 365 nm-950 nm、NUV 375 nm: 18 detectors 420 nm-950 nm、Violet 405 nm: 20 detectors 420 nm–950 nm、 Blue 488 nm: 16 detectors 498 nm–950 nm、Yellow Green 561 nm: 12 detectors 567 nm–950 nm、Red 638 nm: 10 detectors 649 nm–950 nm、 Infrared 808 nm: 3 detectors 830 nm–950 nm
	表示ダイナミックレンジ	7ディケード（表示ディケード変更可能）
	蛍光検出感度	FITC < 30 MESF, PE < 10 MESF, APC < 25 MESF
	蛍光分解能	rCV of <3.0%
	最小検出粒子径	488 nm 側方散乱光　<300 nm、405 nm 側方散乱光　80 nm
ソフトウエア
	ソフトウエア	CytExpert for Spectral
	電子署名	対応可
	FCSフォーマット	FCS3.1 および FCS3.0
	UNMIXING	LSM (Least Squares Method) Unmixing および Poisson Unmixing
本体
	寸法 (W X D X H)	425 x　345 ｘ 535 mm
	重量	33 kg						30 kg
	消費電力	450 VA
	電源	100–240 V, 50/60 Hz
	設置条件	15~27℃、湿度15～80％（ただし、結露しないこと）
		簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ	簡単見積お問合せ

＊：アップグレードにより使用可能になります。
