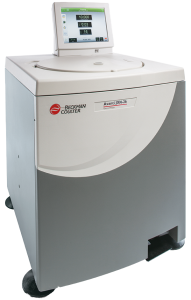

高速冷却遠心機
近年、データの適正な保存やトレーサビリティが求められるようになりました。そこで、高速冷却遠心機Avanti JXNシリーズでは、GLP/GMPに最適なトレーサビリティ機能を強化し、運転履歴管理に加えて運転状況リアルタイムグラフを標準装備しました。また、大きなタッチスクリーンを採用しており、離れていても遠心状況を一目で確認できます。さらにお手持ちのモバイル端末でも運転状況を確認できるため、遠心機の近くまで状況を確認しに行く手間と時間が削減できます。
特長
継承されるAvantiシリーズの強さ
空気摩擦低減システム（FRS：Friction Reduction System）
チャンバー内を1/4気圧まで減圧することにより、回転するロータと空気との摩擦熱の発生を減らします。その結果、下記のメリットがあります。
- より高い回転数、より速い加速、より正確な温度コントロールを実現します。
- すべてのロータにおいて4℃を維持しながらトップスピードで遠心することができます。
- 発熱を低減するので、冷却機の作動によるエネルギー消費を最小限に抑えます。
高トルクSRドライブシステム※
- トップスピードまでの迅速な加速と減速によって、効率化を実現しました。
- インバランストレラント機能により、目分量でバランス調整ができます。
- メンテナンスが簡単なブラシレスモータです。
※SRドライブシステムはベックマン・コールター社によるSwitched Reluctance Drives,LTD,Leeds,UKのライセンス製造です。
自動ロータ認識機構
2種類の自動ロータ認識機構により設定を誤っても設置したロータの最高回転数を超えることはありません。また、ロータ毎の温度設定の補正も必要ありません。
- ダイナミック･ロータ･イナーシャチェック（DRIC）
低回転域の2ポイント間の加速時間を計測して、ロータの回転エネルギーを測定することによってロータを認識する機構ウィンデッジチェック - 高回転域で加速を一度止めて、減速する時間を測定することによりロータを認識する機構
使用者に配慮した設計
- ドアオープンはフットペダルで行うため、ロータを持ったままドアを開けられます。
- 作業面の高さは86cmで、ロータやサンプルの出し入れが容易です。
トレーサビリティと使いやすさ
GLP/GMPに最適なトレーサビリティ機能
- FDA 21 CFR Part 11準拠へのサポートが可能
- 回転数、湿度の推移をリアルタイムにグラフ化します。
- 使用者、ロータ、設定などのログデータを自動的に保存します。
- 使用者の権限を3段階のレベル設定（アドミニストレータ、スーパーユーザ、オペレータ）ができ、50人まで登録できます。
- USBポートおよびLANポートを持っていますので、各種ログはUSBメモリなどで出力が可能です。
- LAN環境に接続することで、後述のリモートモニタリング機能も使用できるようになります。
リモートモニタリング機能
- お手持ちのモバイルデバイスに、専用アプリケーションであるMobileFugeをインストールすることで、ユーザが本体から離れていても機器の状況を確認できます。
- 機器の前にいる時間を減らせるため、トータルの時間と労力の軽減に役立ちます。
視認性と操作性を重視したインターフェイス
- 15インチLCDタッチスクリーンにより、簡単な操作で使用できます。
- 日本語表示を含め、9か国の言語に対応しています。
- 画面上部のカラーバーにて運転状況が容易に把握できます。
様々なアプリケーションに対応
ウイルス:Baculovirus
高速冷却遠心機 Avanti JXN-30とスイングロータ js-24.15やJS-24.38を用いて、Baculovirusなどのウイルスを精製することができます。 昆虫細胞発見系で使用されるAutographa californica nuclear polyhedrosis virus, AcNPVの精製の一例を下図に示しました。
細胞外小胞:エクソソーム
エクソソームは、ほとんどすべての細胞腫から放出される膜小胞（直径約30～120nm）で、その回収第一選択は遠心法です。
高速冷却遠心機 Avanti JXN-30とスイングロータ js-24.15やJS-24.38を使用して回収することが可能です。エクソソームは脂質膜に包まれているためチューブへの吸着が懸念されます。このため、チューブ側面に当たった後スウィングロータで行われます。

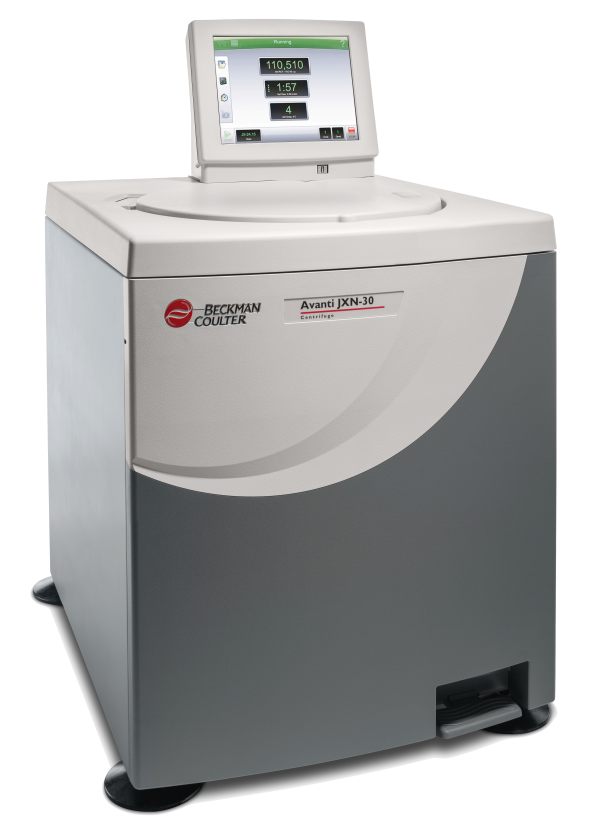

Avanti JXN-30
最大遠心力110,500,最高回転数30,000 rpm ×gの
圧倒的なスペック
圧倒的なスペック
高い遠心力によりエクソソーム・ウイルス・ナノ粒子の回収も可能です。
- 110,500 ×g: スウィングロータ JS-24.15(6本 × 15 mL)
- 103,900 ×g: スウィングロータ JS-24.38(6本 × 38.5 mL)
- 108,860 ×g: 固定角ロータ JA-30.50 Ti(8本 × 50 mL)
最大容量4本 × 1,000 mL、少量から大容量までをカバー
固定角ロータ JLA-9.1000により最大容量4本 × 1,000 mLを一度に処理可能です。
様々なロータにより、汎用機としても使用できます。
仕様
| Avanti JXN-30 | Avanti JXN-26 | |
|---|---|---|
| 最高回転数 | 30,000 rpm | 26,000 rpm |
| 最大遠心力 | 110,500 ×g (JS-24.15) | 81,770 ×g |
| 最大容量 | 4 × 1,000 mL (JLA-9.1000) | 6 × 1,000 mL |
| 回転数制御 | 10,000 rpmまで：±10 rpm 10,001 rpm以上：±0.15% |
10,000 rpmまで：±10 rpm 10,000 rpm以上：±0.1% |
| 駆動部方式 | 高トルクSRドライブシステム | |
| 設定温度範囲 | －20～+40℃（1℃刻み） | |
| 時間設定 | 1分～99時間59分、Hold | |
| 加速/減速 | 11段階/11段階+ノーブレーキ | |
| 摩擦低減システム(FRS) | 可 | チャンバ―内1/4気圧 |
| ロータ認識機構 | 自動認識：ダイナミック・ロータ・イナーシャチェック およびウィンデージチェック |
|
| コントロールパネル | タッチスクリーン式(15インチ) | |
| 外部接続 | USBポート×1、LANポート×1 | |
| 放熱量 | 1.5 kW(5,120 Btu / Hr) | |
| 寸法 | 710(W) × 860(D) × 1200(H) mm | 710(W) × 860(D) × 1200(H) mm |
| 重量 | 310 kg | 290 kg |
| 電源 | 単相 200 V、50/60 Hz、30 A | 単相 200～240 V、50/60 Hz、30 A |
お見積りシミュレータにより弊社希望小売価格のお見積書がすぐに取得できます。製品価格のご確認や予算申請などにご活用ください。
Avanti JXNシリーズ対応ロータ一覧
ポジショニングマップ
フィルター：
固定角ロータ
| 型式 対応遠心機 |
最高回転数 (rpm) |
最大遠心力 (×g) |
容量 (本数×mL) |
チューブ・ アダプタ 一覧(PDF) |
見積 |
|---|---|---|---|---|---|
JA-30.50Ti
|
26,000 | 81,800 | 8×50 | ||
JA-25.50
|
25,000 | 75,600 | 8×50 | ||
JA-25.15
|
25,000 | 74,200 | 24×15 | ||
JA-21
|
21,000 | 50,400 | 18×10 | ||
JA-20.1
|
20,000 | 51,500 | 32×15 | ||
JA-20
|
20,000 | 48,400 | 8×50 | ||
JA-18
|
18,000 | 47,900 | 10×100 | ||
JA-18.1
|
18,000 | 42,000 | 24×1.8 | ||
JA-17
|
17,000 | 39,700 | 14×50 | ||
JLA-16.250
|
16,000 | 38,500 | 6×250 | ||
JA-14.50
|
14,000 | 35,000 | 16×50 | ||
JA-14
|
14,000 | 30,100 | 6×250 | ||
JA-12
|
12,000 | 23,200 | 12×50 | ||
JLA-10.500
|
10,000 | 18,592 | 6×500 | ||
JA-10
|
10,000 | 17,700 | 6×500 | ||
JLA-9.1000
|
9,000 | 16,800 | 4×1000 | ||
JLA-8.1000
|
8,000 | 15,970 | 6×1000 |
スウィングロータ
| 型式 対応遠心機 |
最高回転数 (rpm) |
最大遠心力 (×g) |
容量 (本数×mL) |
チューブ・ アダプタ 一覧(PDF) |
見積 |
|---|---|---|---|---|---|
JS-24.15
|
10,000 | 19,200 | 6×15 | ||
JS-24.38
|
10,000 | 18,000 | 6×38.5 | ||
JS-13.1
|
13,000 | 26,700 | 6×50 | ||
JS-7.5
|
7,500 | 10,400 | 4×250 | ||
AllSpin JS-5.3
|
5,300 | 6,870 | 4×500 | ||
JS-4.3
|
4,300 | 4,220 | 4×750 | ||
JS-4.0
|
4,000 | 4,044 | 4×1000 |
連続処理ロータ
| 型式 対応遠心機 |
最高回転数 (rpm) |
最大遠心力 (×g) |
容量 (本数×mL) |
チューブ・ アダプタ 一覧(PDF) |
見積 |
|---|---|---|---|---|---|
JCF-Z
|
20,000 | 39,900 | 1250 |
